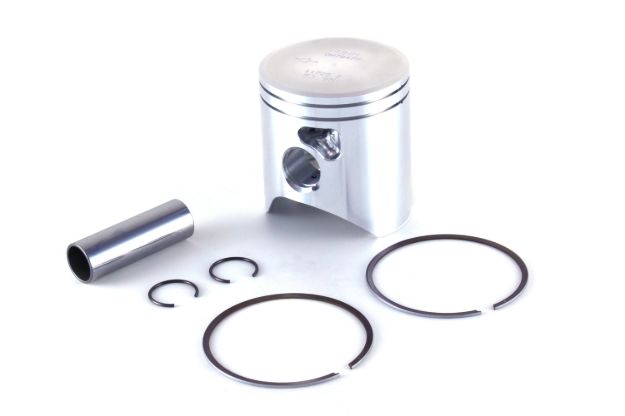

VHM visokozmogljiv komplet bata Ø53,94 mm – vrh bata 12° z 2 batnima obročkoma
VHM komplet bata APKT12511725A1 s premerom 53,94 mm, posebnim 12-stopinjskim vrhom in dvema batnima obročkoma je razvit za doseganje največje zmogljivosti dvotaktnih motokros motorjev KTM 125 SX, Husqvarna TC 125 in GasGas MC 125.
Bat je izdelan iz visokokakovostnega materiala in v celoti obdelan s CNC-tehnologijo, kar zagotavlja natančne dimenzije in dosledno kakovost izdelave.
Odlikuje ga poseben nekrožni profil, ki je zasnovan za pravilno prileganje in zanesljivo delovanje pri zahtevnih obremenitvah motorja.
Bati VHM so razviti za zagotavljanje visoke zmogljivosti, dolge življenjske dobe in ohranjanja učinkovitosti skozi celotno obdobje uporabe.
Ta izvedba ima dva batna obročka, ki zagotavljata predvideno tesnjenje med batom in cilindrom.
Pomembno: Bat je treba obvezno uporabljati skupaj z ustreznim 12-stopinjskim vložkom glave cilindra VHM in pripadajočo glavo cilindra VHM.
Glavne lastnosti
Originalni visokozmogljiv komplet bata VHM
Kataloška številka: APKT12511725A1
Premer bata: 53,94 mm
Kot vrha bata: 12°
Dva batna obročka
V celoti izdelan s CNC-obdelavo
Izdelan iz visokokakovostnega materiala
Poseben nekrožni profil bata
Razvit za doseganje največje zmogljivosti motorja
Dolga življenjska doba
Ohranjanje visoke zmogljivosti skozi celotno obdobje uporabe
Primeren za zahtevno motokros in tekmovalno vožnjo
Obvezna uporaba ustreznih delov glave cilindra VHM 12°
Predpisana zračnost med batom in cilindrom: 0,05 mm
Kompatibilnost z motorji
Znamka | Model | Letniki |
|---|
KTM | 125 SX | 2001–2027 |
Husqvarna | TC 125 | 2014–2027 |
GasGas | MC 125 | 2021–2027 |
Pomembno: Poleg ustreznega modela in letnika motorja je treba zagotoviti tudi uporabo predpisane glave cilindra in 12-stopinjskega vložka VHM.
Obvezni dodatni deli VHM
Bat je zasnovan za uporabo z ustrezno glavo cilindra VHM in posebnim 12-stopinjskim vložkom zgorevalne komore.
Proizvajalec navaja naslednje kombinacije:
Letniki | VHM vložek 12° | VHM glava cilindra |
|---|
2007–2015 | AE32128-048 | AA33097 |
2016–2022 | AE32257-026 | AA33156 |
2023–2026 | AE32335-032 | AA33208 |
Pomembno: Vložek AE32335-032 je naveden za letnike 2023–2027, glava cilindra AA33208 pa za letnike 2023–2026. Za letnik 2027 in obdobje 2001–2006 je treba ustrezno kombinacijo dodatno preveriti.
Uporaba neustrezne glave cilindra ali vložka lahko povzroči nepravilno delovanje motorja oziroma mehanske poškodbe.
Natančna CNC-izdelava
Posebnost bata VHM je njegova popolna CNC-obdelava, ki omogoča zelo natančno izdelavo in nadzor nad geometrijo bata.
Za razliko od običajnih batov ima ta model posebej zasnovan nekrožni profil.
Takšna oblika upošteva pogoje delovanja bata in je namenjena zagotavljanju pravilnega prileganja pri delovni temperaturi motorja.
Prednosti izdelave:
Natančna geometrija bata
Dosledna kakovost izdelave
Prilagojenost zahtevnim obremenitvam motorja
Zasnova za visokozmogljive dvotaktne motorje
Dolga življenjska doba ob pravilni montaži in vzdrževanju
Izvedba z dvema batnima obročkoma
Ta različica bata VHM je opremljena z dvema batnima obročkoma.
Batna obročka zagotavljata tesnjenje med batom in steno cilindra ter pomagata ohranjati ustrezno kompresijo zgorevalne komore.
Izvedba z dvema obročkoma je sestavni del zasnove tega bata, zato je treba pri menjavi uporabiti ustrezna obročka.
Glavne prednosti:
Učinkovito tesnjenje zgorevalne komore
Ohranjanje ustrezne kompresije
Podpora enakomernemu delovanju motorja
Prilagojenost predpisani izvedbi bata VHM
Zmogljivost in prednosti
VHM bat z 12-stopinjskim vrhom je razvit za voznike, ki želijo doseči visoko zmogljivost svojega dvotaktnega motokros motorja.
Njegova natančna izdelava, posebna geometrija in združljivost z ustreznimi deli glave cilindra VHM zagotavljajo zasnovo, prilagojeno zahtevni uporabi.
Glavne prednosti:
Zasnova za visoko zmogljivost motorja
Prilagojenost 12-stopinjski zgorevalni komori VHM
Natančna izdelava
Dolga življenjska doba
Ohranjanje zmogljivosti skozi celotno obdobje uporabe
Primernost za zahtevno motokros in tekmovalno vožnjo
Predpisana zračnost bata
Predpisana zračnost med batom in cilindrom znaša 0,05 mm.
Ta podatek je treba obvezno upoštevati pri montaži.
Pred vgradnjo je treba natančno izmeriti notranji premer cilindra in premer bata ter preveriti ustreznost predpisane zračnosti.
Nepravilna zračnost lahko povzroči povečano obrabo, pregrevanje, zagrabitev bata ali poškodbe motorja.
Vsebina paketa
Ostali posamezni sestavni deli kompleta v posredovanih podatkih niso natančno navedeni.
Ustrezna glava cilindra VHM in 12-stopinjski vložek sta obvezna dodatna dela, ki nista navedena kot del kompleta.
Montaža
Pred montažo je treba:
Preveriti model in letnik motorja.
Preveriti ustreznost glave cilindra in 12-stopinjskega vložka VHM.
Natančno izmeriti premer cilindra in bata.
Zagotoviti predpisano zračnost 0,05 mm.
Preveriti stanje cilindra, ojnice in igličnega ležaja.
Preveriti reži med koncema batnih obročkov skladno z navodili proizvajalca.
Upoštevati navodila proizvajalca za pravilno montažo.
Priporočljiva je strokovna vgradnja.
Tehnične specifikacije
Lastnost | Podatek |
|---|
Znamka | VHM |
Kataloška številka | APKT12511725A1 |
Izdelek | Visokozmogljiv komplet bata |
Premer bata | 53,94 mm |
Kot vrha bata | 12° |
Število batnih obročkov | 2 |
Izdelava | 100 % CNC-obdelava |
Profil bata | Nekrožni |
Predpisana zračnost | 0,05 mm |
Vrsta motorja | Dvotaktni |
KTM | 125 SX, 2001–2027 |
Husqvarna | TC 125, 2014–2027 |
GasGas | MC 125, 2021–2027 |
Obvezni dodatni deli | Ustrezen vložek in glava cilindra VHM 12° |
Uporaba | Motokros / Tekmovanja |
