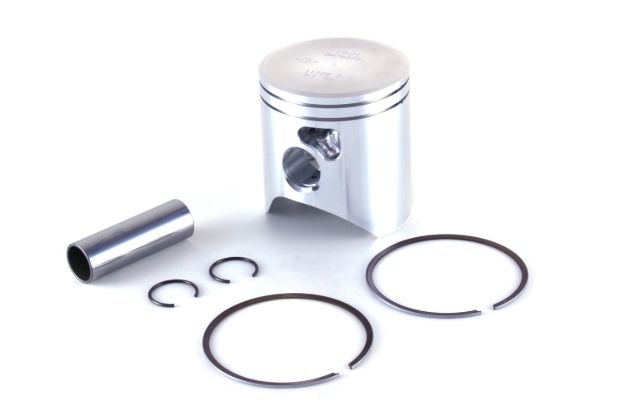

VHM visokozmogljiv komplet bata Ø53,97 mm – 12° vrh – 2 batna obročka
VHM komplet bata s premerom Ø53,97 mm in 12° oblikovanim vrhom je posebej razvit za visokozmogljive dvotaktne motokros motorje.
Namenjen je motorjem KTM 125 SX, Husqvarna TC 125 in GasGas MC 125 ter zasnovan za doseganje visoke zmogljivosti, dolge življenjske dobe in zanesljivega delovanja.
Bat je 100 % CNC-obdelan iz visokokakovostnega materiala in ima posebej zasnovan nekrožni profil.
Njegova posebna oblika vrha z naklonom 12° zahteva uporabo ustreznega vložka zgorevalne komore VHM 12° in kompatibilne glave cilindra VHM.
Predpisana zračnost med batom in cilindrom znaša 0,05 mm.
Glavne lastnosti
Originalni visokozmogljiv komplet bata VHM
Premer bata: Ø53,97 mm
Naklon vrha bata: 12°
Število batnih obročkov: 2
100 % CNC-obdelava
Izdelava iz visokokakovostnega materiala
Natančno zasnovan nekrožni profil bata
Razvit za maksimalno zmogljivost motorja
Visoka vzdržljivost in dolga življenjska doba
Ohranjanje zmogljivosti skozi življenjsko dobo
Primeren za zahtevno motokros in tekmovalno uporabo
Predpisana zračnost med batom in cilindrom: 0,05 mm
Kompatibilnost z motorji
Znamka | Model | Letniki |
|---|
KTM | 125 SX | 2001–2027 |
Husqvarna | TC 125 | 2014–2027 |
GasGas | MC 125 | 2021–2027 |
Vrsta motorja: Dvotaktni
Uporaba: Motokros / Tekmovanja
Pomembno: Za montažo sta obvezna ustrezen vložek zgorevalne komore VHM 12° in kompatibilna glava cilindra VHM. Pravilna kombinacija je odvisna od letnika motorja.
100 % CNC-obdelava za visoko natančnost
VHM bat je izdelan s tehnologijo natančne CNC-obdelave.
Takšen proizvodni postopek omogoča natančno geometrijo bata in nadzorovane dimenzije.
Bat ima nekrožni profil, ki je zasnovan ob upoštevanju delovnih pogojev in toplotnega raztezanja materiala.
Prednosti:
Poseben 12° vrh bata
Bat ima posebej oblikovan vrh z naklonom 12°.
Ta geometrija je razvita za uporabo z vložki zgorevalne komore VHM 12° in ustreznimi glavami cilindrov VHM.
Takšna kombinacija je namenjena optimizaciji zgorevalne komore in doseganju visoke zmogljivosti motorja.
Bata ni dovoljeno uporabljati z neustrezno konfiguracijo zgorevalne komore.
Obvezne kombinacije glav in vložkov VHM
Proizvajalec VHM navaja naslednje kombinacije:
Letniki | Vložek VHM 12° | Glava cilindra VHM |
|---|
2007–2015 | AE32128 | AA33097 |
2016–2022 | AE32257-026 | AA33156 |
2023–2026 | AE32335-032 | AA33208 |
Dodatne informacije o kompatibilnosti:
Vložek AE32335-032 je naveden za letnike 2023–2027.
Glava cilindra AA33208 je v priloženih podatkih za bat navedena za letnike 2023–2026.
Za motorje letnika 2027 je treba pred montažo dodatno preveriti ustrezno kombinacijo glave in vložka.
Za motorje letnikov 2001–2006 ustrezna kombinacija glave in vložka VHM 12° v posredovanih podatkih ni navedena.
Pravilno kombinacijo je treba izbrati glede na model in letnik motorja.
Nekrožni profil bata
VHM bat ima posebej razvit nekrožni profil.
Takšna zasnova upošteva delovne značilnosti bata, ki je med delovanjem izpostavljen visokim temperaturam in mehanskim obremenitvam.
Profil je zasnovan za zagotavljanje ustreznih delovnih zračnosti in zanesljivega gibanja bata v cilindru.
Predpisana zračnost bata – 0,05 mm
Proizvajalec VHM za ta bat predpisuje zračnost med batom in cilindrom 0,05 mm.
Pred montažo je treba to zračnost obvezno preveriti.
Pravilna zračnost je pomembna za:
Nemoteno gibanje bata
Upoštevanje toplotnega raztezanja
Zanesljivo delovanje motorja
Zmanjšanje tveganja za zaribanje bata
Dolgotrajno ohranjanje zmogljivosti
Za zagotovitev ustrezne zračnosti je treba cilinder natančno izmeriti.
Priporočljiva sta strokovna meritev in montaža.
Visoka zmogljivost in dolga življenjska doba
VHM bati so razviti za doseganje visoke zmogljivosti in vzdržljivosti.
Natančna CNC-obdelava in posebej zasnovan profil bata pripomoreta k ohranjanju enakomernih zmogljivostnih lastnosti skozi življenjsko dobo.
Zaradi tega je bat primeren za zahtevno motokros in tekmovalno uporabo.
Dejanska življenjska doba je odvisna od pogojev uporabe, vzdrževanja motorja in pravilne montaže.
Vsebina paketa
V posredovanih podatkih ni navedeno, ali so v kompletu vključeni tudi batni sornik, varovalna obročka ali drugi montažni deli.
Dodatno potrebni deli:
Montaža
Pred montažo je treba:
Preveriti kompatibilnost z modelom in letnikom motorja.
Natančno izmeriti premer cilindra.
Zagotoviti predpisano zračnost med batom in cilindrom 0,05 mm.
Preveriti ustreznost vložka zgorevalne komore VHM 12°.
Zagotoviti uporabo kompatibilne glave cilindra VHM.
Preveriti razdaljo med batom in glavo cilindra.
Pregledati vse pomembne sestavne dele motorja.
Upoštevati navodila proizvajalca za pravilno montažo.
Priporočljiva je strokovna vgradnja.
Tehnične specifikacije
Lastnost | Podatek |
|---|
Znamka | VHM |
Izdelek | Visokozmogljiv komplet bata |
Premer bata | Ø53,97 mm |
Vrh bata | 12° |
Batna obročka | 2 |
Izdelava | 100 % CNC-obdelava |
Material | Visokokakovosten material |
Profil bata | Nekrožni |
Predpisana zračnost | 0,05 mm |
Obvezen vložek | VHM 12° |
Obvezna glava cilindra | Kompatibilna glava VHM |
KTM | 125 SX, 2001–2027 |
Husqvarna | TC 125, 2014–2027 |
GasGas | MC 125, 2021–2027 |
Vrsta motorja | Dvotaktni |
Uporaba | Motokros / Tekmovanja |
