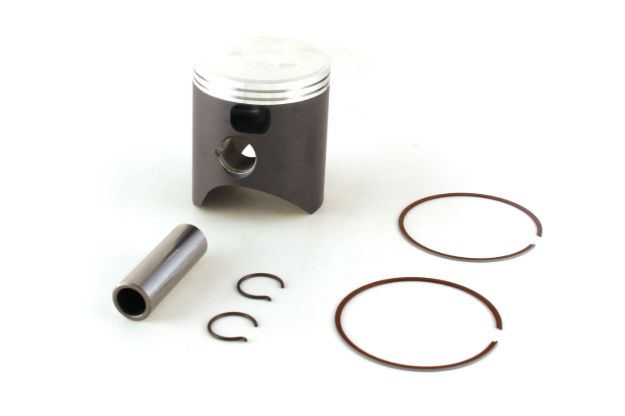

VHM visokozmogljiv komplet bata Ø66,33 mm – čelo bata 12°
VHM komplet bata s premerom Ø66,33 mm in čelom bata pod kotom 12° je visokozmogljiv bat, posebej razvit za dvotaktne motokros motocikle KTM 250 SX, Husqvarna TC 250 in GasGas MC 250.
Bat je zasnovan za doseganje največje možne zmogljivosti motorja. V celoti je izdelan s precizno CNC-obdelavo iz visokokakovostnega materiala.
Posebej oblikovan neokrogel profil in črna zaščitna prevleka na plašču bata zmanjšujeta trenje in obrabo ter pomagata ohranjati visoko zmogljivost skozi celotno življenjsko dobo.
Bat je namenjen uporabi izključno v kombinaciji z ustrezno glavo motorja VHM in vložkom zgorevalne komore VHM za bat 12°.
Ne gre za običajen nadomestni bat, ki bi ga bilo mogoče brez preverjanja uporabiti z originalno glavo motorja.
Glavne lastnosti
Visokozmogljiv komplet bata VHM
Premer bata: Ø66,33 mm
Standardna mera bata VHM
Čelo bata oblikovano pod kotom 12°
V celoti izdelan s CNC-obdelavo
Visokokakovosten material
Posebej razvit neokrogel profil bata
Črna prevleka na plašču bata za zmanjšanje trenja
Zmanjšana obraba bata
Zasnovan za največjo zmogljivost motorja
Dolga življenjska doba
Ohranjanje visoke zmogljivosti skozi življenjsko dobo
Predpisana zračnost med batom in cilindrom: 0,07 mm
Obvezna uporaba ustrezne glave VHM in vložka zgorevalne komore 12°
Primeren za motokros in tekmovanja
Združljivost z motocikli
Znamka | Model | Letniki |
|---|
KTM | 250 SX | 2006–2027 |
Husqvarna | TC 250 | 2014–2027 |
GasGas | MC 250 | 2022–2027 |
Vrsta motorja: Dvotaktni
Prostornina motorja: 250 cm³
Namen uporabe: Motokros in tekmovanja
Pomembno: Ustrezna glava motorja VHM in vložek zgorevalne komore sta odvisna od modela in letnika motocikla.
Obvezna kombinacija glave motorja in vložka VHM
Bat VHM s čelom 12° je treba uporabljati z ustrezno glavo motorja VHM in vložkom zgorevalne komore, ki je prilagojen tej obliki bata.
Motocikel / Letniki | Vložek VHM | Glava motorja VHM |
|---|
KTM 250 SX 2023–2027 | AE32337-023 | AA33209 |
Husqvarna TC 250 2023–2027 | AE32337-023 | AA33209 |
GasGas MC 250 2024–2027 | AE32337-023 | AA33209 |
KTM 250 SX 2017–2022 | AE32272-024 | AA33166 |
Husqvarna TC 250 2017–2022 | AE32272-024 | AA33166 |
KTM 250 SX 2007–2016 | AE32129-068 | AA33098 |
Husqvarna TC 250 2014–2016 | AE32129-068 | AA33098 |
Opomba glede združljivosti: Proizvajalec navaja združljivost bata tudi za KTM 250 SX 2006 in GasGas MC 250 2022–2023, vendar v posredovanih podatkih ne določa ustrezne kombinacije glave in vložka VHM za te letnike. Pred montažo je treba združljivost dodatno preveriti.
100-odstotna CNC-obdelava
Bat VHM je v celoti izdelan s precizno CNC-obdelavo.
Takšen način izdelave omogoča zelo natančno oblikovanje bata in nadzor njegovih dimenzij.
Prednosti:
Visoka natančnost izdelave
Natančna geometrija bata
Enakomerne dimenzijske lastnosti
Primernost za zahtevne tekmovalne obremenitve
Zanesljivo delovanje pri visokih obremenitvah motorja
Posebej oblikovan neokrogel profil bata
Bat ima posebej razvit neokrogel profil, ki je prilagojen njegovim lastnostim med delovanjem.
Takšna oblika upošteva toplotno raztezanje materiala in pomaga zagotavljati ustrezno zračnost med batom in cilindrom pri delovni temperaturi.
Prednosti:
Prilagojena geometrija bata
Upoštevanje toplotnega raztezanja
Ustreznejše delovanje pri visokih temperaturah
Ohranjanje predvidenih delovnih lastnosti
Črna prevleka plašča bata – manj trenja in obrabe
Plašč bata VHM je prevlečen s posebno črno prevleko, katere namen je zmanjševanje trenja in obrabe.
Prevleka izboljšuje drsne lastnosti med batom in steno cilindra.
Glavne prednosti:
Manj trenja med batom in cilindrom
Zmanjšana obraba plašča bata
Izboljšane drsne lastnosti
Daljša življenjska doba
Ohranjanje zmogljivosti motorja skozi čas
Čelo bata 12° – posebna izvedba VHM
Bat ima čelo oblikovano pod kotom 12°, zato zahteva ustrezno oblikovano zgorevalno komoro.
Uporabljati ga je treba v kombinaciji z glavo motorja VHM in vložkom zgorevalne komore VHM, namenjenim batu 12°.
Pravilna kombinacija zagotavlja predvideno geometrijo zgorevalne komore in ustrezne pogoje delovanja motorja.
Pomembno: Uporaba neustrezne glave ali vložka lahko povzroči nepravilno zračnost med batom in glavo motorja ter poškodbe agregata.
Predpisana zračnost bata – 0,07 mm
Proizvajalec VHM za ta bat določa zračnost med batom in cilindrom 0,07 mm.
To vrednost je treba obvezno preveriti pred montažo.
Cilinder mora biti natančno izmerjen, da se ugotovi, ali je primeren za vgradnjo bata standardne mere VHM.
Pomembno:
Standardni premer bata VHM: Ø66,33 mm
Predpisana zračnost: 0,07 mm
Pred montažo je treba preveriti dejanski premer in stanje cilindra
Sam nazivni premer bata ne zagotavlja ustreznega prileganja brez meritev
Dolga življenjska doba in ohranjanje zmogljivosti
Bat VHM je zasnovan za zahtevne pogoje motokros vožnje.
Kombinacija kakovostnega materiala, natančne CNC-obdelave, posebnega profila in zaščitne prevleke prispeva k vzdržljivosti ter ohranjanju zmogljivosti motorja.
Prednosti:
Visoka odpornost proti obrabi
Dolga življenjska doba
Natančno izdelana konstrukcija
Ohranjanje zmogljivosti skozi življenjsko dobo
Primernost za tekmovalno uporabo
Vsebina paketa
- Komplet bata VHM Ø66,33 mm s čelom 12°
Proizvajalec v posredovanih podatkih ne navaja natančne vsebine kompleta oziroma posameznih priloženih dodatkov.
Montaža
Priporočljiva je strokovna vgradnja pri usposobljenem serviserju.
Pred montažo je treba:
Preveriti združljivost z modelom in letnikom motocikla.
Preveriti pravilno kombinacijo glave motorja in vložka VHM.
Natančno izmeriti cilinder in preveriti njegovo stanje.
Zagotoviti predpisano zračnost bata 0,07 mm.
Preveriti zračnost med batom in glavo motorja po specifikacijah VHM.
Bat namestiti v skladu z navodili proizvajalca.
Pred zagonom preveriti pravilnost sestave motorja.
Tehnične specifikacije
Lastnost | Podatek |
|---|
Proizvajalec | VHM |
Izdelek | Visokozmogljiv komplet bata |
Premer bata | Ø66,33 mm |
Velikost bata | Standardna VHM |
Oblika čela bata | 12° |
Način izdelave | 100 % CNC-obdelava |
Profil bata | Neokrogel |
Prevleka plašča bata | Črna, za zmanjšanje trenja |
Predpisana zračnost bata | 0,07 mm |
Glavna prednost | Visoka zmogljivost motorja |
Življenjska doba | Dolga |
Zahtevana glava motorja | Ustrezna glava VHM |
Zahtevan vložek zgorevalne komore | VHM za bat 12° |
KTM | 250 SX, 2006–2027 |
Husqvarna | TC 250, 2014–2027 |
GasGas | MC 250, 2022–2027 |
Vrsta motorja | Dvotaktni |
Prostornina motorja | 250 cm³ |
Namen uporabe | Motokros in tekmovanja |
