VHM komplet lahke ojnice – visokozmogljiv del motorja
VHM komplet lahke ojnice je visokozmogljiv sestavni del motorja, razvit za dvotaktne motokros motorje KTM 125 SX, KTM 150 SX, Husqvarna TC 125 in GasGas MC 125.
Ojnica je izdelana iz visokotrdnostnega materiala ter zasnovana za manjšo težo, izboljšano odzivnost motorja na dodajanje plina in večjo odpornost proti deformacijam v primerjavi s standardno originalno ojnico.
VHM ojnica je 19 gramov lažja od originalne ojnice, kar pripomore k boljši odzivnosti motorja.
Posebnost te ojnice je tudi izjemno majhna deformacija velikega očesa ojnice pri visokih mehanskih obremenitvah.
Za pravilno uravnoteženje ročične gredi in zmanjšanje vibracij je treba ojnico obvezno uporabljati s priloženim polnim sornikom ročične gredi.
Glavne lastnosti
Visokozmogljiv komplet lahke ojnice VHM
19 g lažja od originalne ojnice
Izboljšana odzivnost motorja na dodajanje plina
Zasnova za optimalno uravnoteženje ročične gredi
Zmanjšanje vibracij motorja ob pravilni sestavi
Izdelana iz visokotrdnostnega materiala
Zelo majhna ovalna deformacija velikega očesa ojnice
Posebej fino obdelana površina
Visoka odpornost proti nastanku razpok v materialu
Primerna za zahtevno motokros in tekmovalno uporabo
Komplet vključuje ojnico, sornik, ležaj in podložke
Kompatibilnost z motorji
Znamka | Model | Letniki |
|---|
KTM | 125 SX | 2016–2027* |
KTM | 150 SX | Letniki niso posebej navedeni |
Husqvarna | TC 125 | 2016–2027 |
GasGas | MC 125 | 2021–2027 |
V nazivu izdelka je navedeno obdobje 2016–2027, vendar niso posebej opredeljeni letniki za vsak model KTM. Pred montažo je treba preveriti natančno kompatibilnost za KTM 125 SX in 150 SX.
Uporaba: Motokros / Tekmovanja
Lahka konstrukcija – 19 gramov manjša teža
Ena izmed glavnih prednosti ojnice VHM je njena zmanjšana teža.
V primerjavi s standardno originalno ojnico je različica VHM lažja za 19 gramov.
Manjša masa gibljivih delov motorja lahko prispeva k hitrejši odzivnosti motorja pri dodajanju plina.
Prednosti:
Zmanjšana teža ojnice
Izboljšana odzivnost motorja
Zasnova za visokozmogljive motorje
Primerna za zahtevne dvotaktne agregate
Izjemno majhna ovalna deformacija
Med zaviranjem z motorjem in pri velikih mehanskih obremenitvah je veliko oko ojnice izpostavljeno visokim silam.
Po podatkih proizvajalca VHM se lahko odprtina velikega očesa standardne ojnice ovalno deformira za približno 0,015–0,020 mm.
Pri ojnici VHM, izdelani iz visokotrdnostnega materiala, znaša deformacija v navedenih primerjalnih pogojih samo 0,005 mm.
Primerjava ovalne deformacije
Standardna ojnica
0,015–0,020 mm
To pomeni približno 67–75 % manjšo ovalno deformacijo v primerjavi z navedenimi vrednostmi standardne ojnice.
Manjša deformacija pripomore k ohranjanju pravilne geometrije velikega očesa ojnice pri obremenitvah.
Posebno fino obdelana površina
Ojnica VHM ima posebej fino obdelano in izjemno gladko površino.
Takšna zaključna obdelava zmanjšuje površinske nepravilnosti, ki bi lahko prispevale k nastanku mikroskopskih razpok v materialu.
Prednosti:
Izjemno gladka površina
Manj površinskih nepravilnosti
Zmanjšana možnost nastanka drobnih razpok
Večja odpornost proti zahtevnim mehanskim obremenitvam
Dolga življenjska doba ob pravilni uporabi
Polni sornik ročične gredi in uravnoteženje
Ojnico VHM je treba obvezno uporabljati skupaj s predpisanim polnim sornikom velikega očesa ojnice oziroma ročične gredi.
Ta kombinacija je zasnovana za doseganje ustreznega faktorja uravnoteženja ročične gredi.
Pravilno uravnoteženje ročične gredi je pomembno za zmanjšanje vibracij in enakomerno delovanje motorja.
Pomembno: Priloženi polni sornik je obvezen sestavni del kompleta in ga ni dovoljeno nadomestiti z neustreznim sornikom.

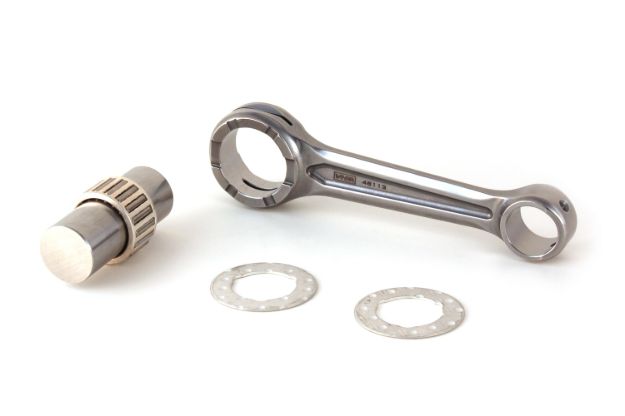

Vsebina paketa
Komplet VHM vključuje:
1 × lahka ojnica VHM
1 × polni sornik ročične gredi
1 × ležaj velikega očesa ojnice
Distančne podložke ojnice
Montaža
Vgradnja zahteva razstavljanje ročične gredi in natančno sestavljanje posameznih komponent.
Pri montaži je treba:
Preveriti kompatibilnost z modelom in letnikom motorja.
Obvezno uporabiti priloženi polni sornik ročične gredi.
Pravilno namestiti ležaj in distančne podložke.
Preveriti centriranje in oplet ročične gredi.
Upoštevati predpisane montažne tolerance proizvajalca.
Zagotoviti pravilno uravnoteženje ročične gredi.
Priporočljiva je strokovna vgradnja pri izkušenem serviserju motornih agregatov.
Tehnične specifikacije
Lastnost | Podatek |
|---|
Znamka | VHM |
Izdelek | Komplet lahke ojnice |
Vrsta motorja | Dvotaktni |
Zmanjšanje teže | 19 g v primerjavi z originalno ojnico |
Material | Visokotrdnostni material |
Površinska obdelava | Posebna fina zaključna obdelava |
Ovalna deformacija VHM | 0,005 mm |
Ovalna deformacija standardne ojnice | 0,015–0,020 mm |
Sornik ročične gredi | Polni, priložen |
Ležaj velikega očesa | Priložen |
Distančne podložke | Priložene |
KTM | 125 SX / 150 SX |
Husqvarna | TC 125, 2016–2027 |
GasGas | MC 125, 2021–2027 |
Uporaba | Motokros / Tekmovanja |
